Un terrain avec plusieurs mètres de dénivelé rend le plan de coupe illisible dès que l’on tente de tout faire tenir sur une seule section. Le problème n’est pas le dessin en lui-même, mais le rapport entre la pente réelle du sol et l’échelle choisie : sur un terrain plat, le plan de coupe reste un formalisme simple, alors que sur un terrain très en pente, il devient la pièce décisive pour prouver la conformité des hauteurs au PLU.
Choix de l’axe de coupe sur un terrain en forte pente
Sur un terrain accusant un dénivelé marqué, le positionnement de l’axe de coupe conditionne tout le reste. Nous recommandons de tracer l’axe dans le sens de la plus grande pente, en traversant la construction dans sa plus grande longueur projetée au sol. C’est cette orientation qui révèle le rapport réel entre le profil du terrain naturel et l’implantation du bâtiment.
A lire aussi : Combien de m2 fait un terrain de 100 ares en 2026 ?
Un axe perpendiculaire à la pente aplatit visuellement le dénivelé et masque les volumes enterrés ou semi-enterrés. L’instructeur ne peut alors pas vérifier si la hauteur mesurée depuis le terrain naturel respecte le PLU. Sur un terrain très pentu, un seul axe ne suffit d’ailleurs pas toujours : plusieurs coupes simplifiées, chacune orientée selon un segment de pente différent, offrent une lecture plus fiable qu’un unique plan surchargé.
Nombre de coupes à produire
Rien dans le Code de l’urbanisme n’interdit de joindre plusieurs plans de coupe. Sur un terrain où la pente change de direction ou d’intensité, deux à trois coupes ciblées valent mieux qu’une seule coupe exhaustive. Chaque coupe traite un segment précis : la zone d’implantation principale, la liaison avec la voirie, ou le secteur de terrassement le plus profond.
A lire également : Peut on installer un mobil home sur un terrain privé en zone agricole ou naturelle ?
Double représentation terrain naturel et terrain remanié : exigences graphiques
Plusieurs services instructeurs exigent désormais, pour les terrains très en dénivelé, une distinction graphique très nette entre le profil du terrain naturel et le profil du terrain après travaux. Deux approches coexistent : produire deux plans distincts (état initial, état futur) ou superposer les deux profils sur un même document avec des conventions visuelles différenciées.
Superposition sur un plan unique
La superposition reste la solution la plus courante. Le terrain naturel se trace en trait continu fin, le terrain remanié en trait fort ou en pointillés épais. Les zones de déblais et de remblais se distinguent par des hachures orientées différemment ou par un aplat de couleur (gris clair pour les déblais, gris foncé pour les remblais).
Cette convention n’est codifiée par aucun texte national. Elle varie d’une commune à l’autre. Nous observons que les dossiers refusés pour illisibilité du plan de coupe le sont presque toujours parce que les deux profils se confondent visuellement, rendant impossible le calcul des volumes de terre déplacés.
- Trait continu fin pour le terrain naturel, avec cote NGF ou altitude relative à chaque rupture de pente
- Trait fort ou pointillés pour le terrain après travaux, avec indication des plateformes créées
- Hachures croisées ou aplat coloré sur les zones de déblai et de remblai, avec annotation du volume estimé si le service instructeur le demande
- Légende en marge du plan, lisible sans zoom, identifiant chaque convention graphique utilisée
Deux plans séparés
Sur les pentes les plus raides, la superposition devient contre-productive : les lignes se croisent, les cotes se chevauchent. Un plan dédié à l’état initial (terrain naturel seul avec cotes altimétriques) et un plan dédié à l’état futur (construction implantée, terrain remanié, cotes de hauteur) apportent une clarté que la superposition ne peut pas garantir. Le surcoût de dessin est minime comparé au risque de demande de pièces complémentaires.

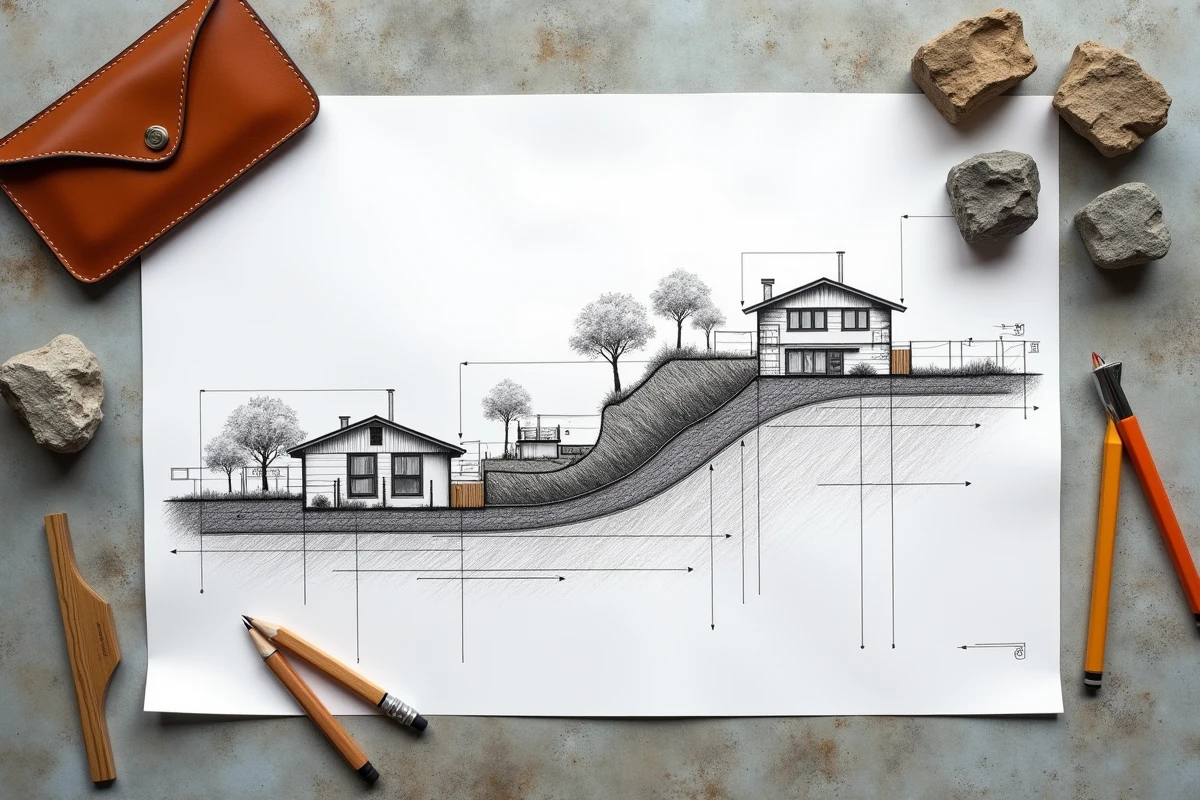

Échelle et cotation sur plan de coupe en terrain pentu
L’échelle du plan de coupe doit permettre de lire à la fois le dénivelé global du terrain et les détails d’implantation de la construction. Sur un terrain plat, le 1/100 fonctionne sans difficulté. Sur un terrain en forte pente, le 1/100 comprime la hauteur au point de rendre les cotes illisibles.
Nous préconisons le 1/50 dès que le dénivelé dans l’emprise du projet dépasse quelques mètres. Cette échelle laisse assez de place pour coter les hauteurs de faîtage, les niveaux de plancher, les profondeurs de fondation et les altitudes du terrain naturel aux points de rupture.
Cotes à ne pas oublier
Un plan de coupe lisible sur terrain en pente comporte au minimum les informations suivantes :
- Altitude du terrain naturel à chaque angle de la construction et à chaque changement de pente significatif
- Hauteur de la construction mesurée depuis le terrain naturel (pas depuis le terrain remanié), conformément à la méthode de calcul du PLU applicable
- Niveau de chaque plancher (rez-de-chaussée, étage, sous-sol) en altitude absolue ou relative
- Distance entre la limite de propriété et la construction, reportée sur l’axe de coupe
- Niveau de la voie publique ou de l’accès, pour montrer le raccordement au réseau viaire
L’absence d’une seule de ces cotes sur un terrain en dénivelé entraîne presque systématiquement une demande de pièces complémentaires, ce qui rallonge l’instruction de plusieurs semaines.
Plan de coupe terrain en pente et risque contentieux
Sur un terrain plat, le plan de coupe fait rarement l’objet de contestations. Sur un terrain pentu, il devient la pièce pivot en cas de recours de tiers. Un voisin qui conteste la hauteur d’une construction s’appuiera sur le plan de coupe pour démontrer que la mesure depuis le terrain naturel dépasse le maximum autorisé.
Le point de friction le plus fréquent concerne la définition même du terrain naturel. Certains pétitionnaires utilisent le terrain remanié comme référence de mesure, ce qui réduit artificiellement la hauteur affichée. L’instructeur et, en cas de litige, le juge administratif se réfèrent au profil du sol avant tout terrassement. Si le plan de coupe ne montre pas clairement ce profil d’origine, le dossier devient indéfendable.
Pour cette raison, nous recommandons de conserver le relevé topographique d’origine (géomètre-expert) et de le joindre en annexe du dossier. Ce relevé sert de preuve de l’état initial du terrain et protège le pétitionnaire autant que le voisinage. Un plan de coupe bien coté sur terrain en dénivelé évite le contentieux bien plus efficacement qu’un argumentaire juridique.
